Pra KBM Diagnosa WAN (VLAN)

VLAN(Virtual Local Area Network)

PENGERTIAN VLAN

Virtual Local Area Network (VLAN) adalah metode untuk menciptakan jaringan-jaringan yang secara logika tersusun sendiri-sendiri. VLAN sendiri berada dalam jaringan Local Area Network (LAN), sehingga dalam jaringan (LAN) bisa terdapat satu atau lebih VLAN. Dengan demikian kita dapat mengambil kesimpulan bahwa dalam dalam suatu jaringan, kita dapat membuat lagi satu atau lebih jaringan (jaringan di dalam jaringan).

Konfigurasi VLAN itu sendiri dilakukan melalui perangkat lunak (software), sehingga walaupun komputer tersebut berpindah tempat, tetapi ia tetap berada pada jaringan VLAN yang sama.

MANFAAT VLAN

1. Performance.

VLAN mampu mengurangi jumlah data yang dikirim ke tujuan yang tidak perlu. Sehingga lalu lintas data yang terjadi di jaringan tersebut dengan sendirinya akan berkurang.

2. Mempermudah Administrator Jaringan.

Setiap kali komputer berpindah tempat, maka komputer tersebut harus di konfigurasi ulang agar mampu berkomunikasi dengan jaringan dimana komputer itu berada. Hal ini membuat komputer tersebut tidak dapat dioperasikan langsung setelah di pindahkan.

Jaringan dengan Prinsip VLAN bisa meminimalkan atau bahkan menghapus langkah ini karena pada dasarnya ia tetap berada pada jaringan yang sama.

3. Mengurangi biaya.

Dengan berpindahnya lokasi, maka seperti hal nya diatas, akan menyebabkan biaya instalasi ulang. Dalam jaringan yang menggunakan VLAN, hal ini dapat diminimallisira atau dihapuskan.

4. Keamanan

VLAN bisa membatasi Pengguna yang bisa mengakses suatu data., sehingga mengurangi kemungkinan terjadinya penyalahgunaan hak akses.

JENIS-JENIS VLAN

Berdasarkan perbedaan pemberian membership, maka VLAN bisa dibagi menjadi empat :

1. Port based

Dengan melakukan konfigurasi pada port dan memasukkannya pada kelompok VLAN sendiri. Apabila port tersebut akan dihubungkan dengan beberapa VLAN maka port tersebut harus berubah fungsi menjadi port trunk (VTP).

2. MAC based

Membership atau pengelompokan pada jenis ini didasarkan pada MAC Address . Tiap switch memiliki tabel MAC Address tiap komputer beserta kelompok VLAN tempat komputer itu berada

3. Protocol based

Karena VLAN bekerja pada layer 2 (OSI) maka penggunaan protokol (IP dan IP Extended) sebagai dasar VLAN dapat dilakukan.

4. IP Subnet Address based

Selain bekerja pada layer 2, VLAN dapat bekerja pada layer 3, sehingga alamat subnet dapat digunakan sebagai dasar VLAN

5. Authentication based

Device atau komputer bisa diletakkan secara otomatis di dalam jaringan VLAN yang didasarkan pada autentifikasi user atau komputer menggunakan protokol 802.1x

Sedangkan dari tipe koneksi dari VLAN dapat di bagi atas 3 yaitu :

1. Trunk Link

2. Access Link

3. Hibrid Link (Gabungan Trunk dengan Access)

PRINSIP KERJA VLAN

Prinsip kerja VLAN terbagi atas:

1. Filtering Database

Berisi informasi tentang pengelompokan VLAN. Terdiri dari:

A. Static Entries

a. Static Filtering Entries:

Mespesifisifikasikan apakah suatu data itu akan dikirim atau dibuang atau juga di masukkan ke dalam dinamic entries

b. Static Registration Entries

Mespesifisifikasikan apakah suatu data itu akan dikirim ke suatu jaringan VLAN dan port yang bertanggung jawab untuk jaringan VLAN tersebut

B. Dynamic Entries

a. Dynamic Filtering Entries

Mespesifisifikasikan apakah suatu data itu akan dikirim atau dibuang

b. Group Registration Entries

Mespesifisifikasikan apakah suatu data yang dikirim ke suatu group atau VLAN tertentu akan dikirim/diteruskan atau tidak

c. Dynamic Registration Entries

Menspesifikasikan port yang bertanggung jawab untuk suatu jaringan VLAN

2. Tagging

Saat sebuah data dikirimkan maka harus ada yang menyatakan Tujuan data tersebut (VLAN tujuan). Informasi ini diberikan dalam bentuk tag header , sehingga:

a. Informasi dapat dikirimkan ke user tertentu saja (user tujuan)

b. Dan didalam nya berisi format MAC Address

Jenis dari tag header

a. Ethernet Frame Tag Header

b. Token Ring and Fiber Distributed Data Interface (FDDI) tag header

KONFIGURASI

Langkah-langkah di Catalyst Switch 1924:
Switch#config t

Switch(config)#vlan 10

Switch(config)#vlan 20

Switch(config)#interface e0/1

Switch(config-fi)#vlan-membership static 10

Switch(config-if)#interface e0/2

Switch(config-if)#vlan-membership static 10

Switch(config-if)#interface e0/4

Switch(config-if)#vlan-membership static 20

Switch(config-if)#interface e0/5

Switch(config-if)#vlan-membership static 20

Switch(config-if)#interface fastethernet0/26

Switch(config-if)#Trunk On

Switch(config-if)#exit

Switch(config)#ip default gateway 10.1.1.1

Switch(config)# ip add 10.1.1.2 255.255.255.0

Langkah-langkah di Router ICT:
Router-ICT(config)#interface f0/0
Router-ICT(config-if)#description Terhubung ke Switch
Router-ICT(config-if)#exit
Router-ICT(config)#interface f0/0.1
Router-ICT(config-subif)#ip address 10.1.1.1 255.255.255.0
Router-ICT(config-subif)#encapsulation ISL 1
Router-ICT(config-subif)#exit
Router-ICT(config)#interface fastethernet0/0.10
Router-ICT(config-subif)#encapsulation ISL 10
Router-ICT(config-subif)#ip address 10.22.77.130 255.255.255.0
Router-ICT(config-subif)#exit
Router-ICT(config)#interface fastethernet0/0.20
Router-ICT(config-subif)#encapsulation ISL 20
Router-ICT(config-subif)#ip address 192.168.0.1 255.255.255.0

Pra KBM Diagnosa WAN (Protokol WAN)

WAN Connection Protocol

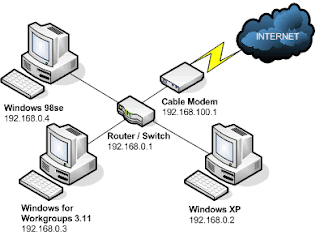

WAN ( Wide Area Network ) merupakan sistem jaringan menghubungkan jaringan antar Local Area Network (LAN ) dengan jaringan diluar atau WAN yang tidak dibatasi daerah geografis.Pada Sistem WAN kita dapat mengakses file/data milik orang lain pada tempat lain yang cukup jauh. Untuk memenuhi hal tersebut dibutuhkan suatu alat untuk dapat menyalurkan paket ke jaringan public, dapat berupa switch, router maupun peralatan lain yang dapat dipergunakan untuk komunikasi data.

Jenis – jenis koneksi Protocol WAN

Untuk jenis koneksi pada protocol WAN, dapat dibagi menjadi beberapa jenis koneksi, yaitu…

• Leased Line, yang juga disebut sebagai koneksi point to point atau dedicated.Pada koneksi ini tidak membutuhkan proses call setup untuk memulai pengiriman paket/data. Mekanisme pengiriman paket dilakukan secara Synchronous serial.
• Circuit Switching, koneksi ini terlebih dulu membuat call setup agar memulai pengiriman paket, sebagaii contoh PSTN dan ISDN merupakan protocol WAN yang menerapkan kineksi Circuit Switching pada jaringan public atau lebih dikenal sebagai Internet. Untuk mekanisme koneksi dilakukan secara asynchronous serial.
• Packet Switching, untuk koneksi Packet Switching kita dapat membagi bandwidth pada setiap pemakai sehingga koneksi akan lebih stabil dan dapat memanage bandwidth sesuai dengan jumlah pemakai.Packet Switching merupakan pengembangan dari Leased Line koneksi dan mekanisme koneksi nya secara Synchronous Serial.

Beberapa Protocol WAN

Saat ini terdapat beberapa protocol WAN untuk menyediakan mekanisme komunikasi pengiraman data melalui jaringan WAN atau jaringan Public.

• Protocol HDLC ( High Level Data Link Control), merupakan suatu protocol WAN yang bekerja pada data link layer dimana HDLC protocol untuk menetapkan metode enkapsulasi packet data pada synchronous Serial.HDLC keluaran ISO memiliki kelemahan yakni masih bersifat Singelprotocol yang berarti hanya untuk komunokasi pada satu protocol, sedangkan untuk HDLC keluaran CISCO multiprotocol dimana dapat melakukan komunikasi data dengan banyak protocol ( misal IP, IPX dsb) dan protocol yang terdapat pada layer tiga secara simultan.
• Point to Point ( PPP ) protocol pada data link yang dapat digunakan untuk komunikasi Asynchronous Serial maupun Synchronous Serial. PPP dapat melakukan authentikasi dan bersifat multiprotocol. Protocol ini merupakan pengembangan dari protocol SLIP ( Serial Line Inteface Protocol ) yaitu suatu protocol standart yang menggunakan protocol TCP/IP.
• X.25 Protocol merupakan protocol standard yang mendefinisikan hubungan antara sebuah terminal dengan jaringan Packet Switching. Untuk protocol ini dibuat untuk komunikasi data secara analog yang berarti proses pengiriman data harus mengikuti algoritma – algoritma yang ada pada Protocol X.25. Protocol ini melakukan suatu koneksi dengan membuat suatu Circuit Virtual dimana suatu jalur khusus pada jaringan public yang dipakai untuk komunikasi data antar protocol X.25
• Frame Relay protocol untuk pengiriiman data pada jaringan public. Sama hal nya dengan protocol x.25, Frame Relay juga memakai Circuit Virtual sebagai jalur komunikasi data khusus akan tetapi frame Relay masih lebih baik dari X.25 dengan berbagai kelengkapan yang ada pada Protocol Frame Relay. Encapsulasi packet pada Frame Relay menggunakan identitas koneksi yang disebut sebagai DLCI ( Data Link Connection Identifier ) yang mana pembuatan jalur Virtual Circuit akan ditandai dengan DLCI untuk koneksi antara komputer pelanggan dengan Switch atau router sebagai node Frame relay.
• ISDN ( Integrated Services Digital Network ) suatu layanan digital yang berjalan melalui jaringan telepon.ISDN juga protocol komunikasi data yang dapat membawa packet data baik dalam bentuk text, gambar, suara, video secara simultan.Protocol ISDN beroperasi pada bagian physical, data link, dan network.
